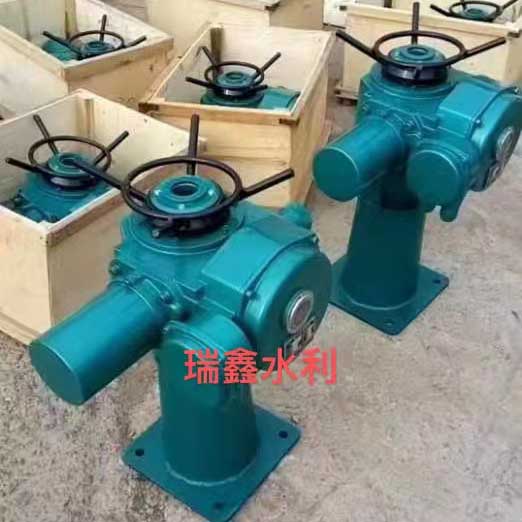

永盈彩票电动启闭机是一款应用广泛，可具备上下行程限位控制、超负荷停机保护、现场与遥控、与电脑联控、事故预警显示等功能的闸门启闭机，运行可靠平稳，其控制原理图、控制原理、控制结构组件如下。

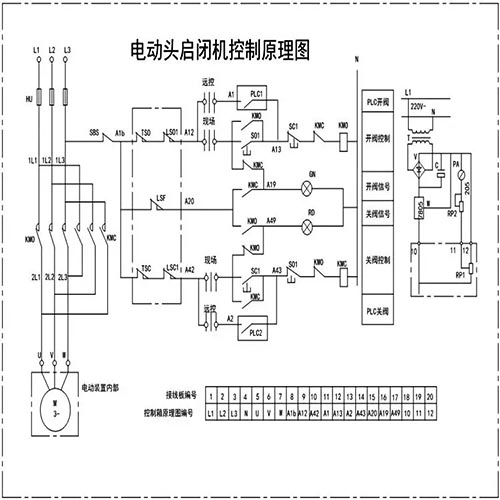

一、电动启闭机控制原理图

二、电动启闭机控制原理

1、电动启闭机接通电源后，电源指示灯亮起，则表示整机已通电，在工作人员按下开启按钮后，交流接触器吸合，触点接通电动启闭机电机电源，闸门逐步开启，在闸门开启到“全开”位置时，计数器的凸轮就会触压行程开关，使常闭触点断开，电路切断交流接触器，使电机断电停止转动，同时常开触点闭合，闸门开启按钮指示灯亮，表示闸门处在“全开”位置；

2、在按下按钮关闭后，交流接触器吸合，触点接通电机电源，闸门开始关闭，在闸门达到“全关” 位置时，计数器的凸轮触压行程开关，常闭触点断开，电路切断，交流接触器断电停止工作，从而使电机停止转动，同时常触点闭合，闸门关闭按钮指示灯亮，表示闸门处在“全关”位置；

3、在开启或关闭闸门时，当输出轴上的转矩超过了转矩控制机构的动作转矩时，微动开关动作切断电路电源，使电机停止转动，此时微动开关会因受压而断开的常闭触点复位，事故指示灯亮，表示过转矩其常开触点亦复位，切断相应接触器电源电机停止运转。

永盈彩票4、在开启或关闭闸门时，随着线绕电位器旋臂的转动，开度表的电流大小也逐渐改变，从而可以显示闸门的开闭程度，转动转柄也就是控制盘上的“调整”旋钮，可以调整开启程度。

三、电动启闭机控制结构组件

电动启闭机控制结构组件有：闸门开启按钮、闸门关闭按钮、开度表、电源指示灯、转矩指示灯、远程开关、停止按钮组成。

永盈彩票1、闸门开启按钮：开启闸门的按钮；

2、闸门关闭按钮：关闭闸门的按钮；

3、开度表：显示闸门开启或关闭程度的表盘；

4、电源指示灯：显示电源是否接通；

永盈彩票5、转矩指示灯：转矩指示

6、远程开关：开启后可以远程控制闸门的启闭；

7、停止按钮：在闸门开启或关闭的时候按下，闸门可停留在任意位置。

总结：

永盈彩票以上就是关于电动启闭机控制原理图、控制原理、控制结构组件的内容，记得关注我们哦，会带您了解更多闸门启闭机的知识，让您在选购启闭机闸门时不迷路！
